Con lo schema a blocchi che ho riportato sopra, ho
descritto in linea generale le parti che compongono un amplificatore
per auto. Questo schema fa riferimento ad un solo canale.
Partiamo dall’alimentazione; è costituito
principalmente da condensatori di grosse capacità e induttori
toroidali, che servono per filtrare e livellare la tensione fornita
dalla batteria della nostra auto. La buona progettazione di un circuito
di alimentazione influisce sul risultato finale di un amplificatore.
Il blocco che gestisce tutti i segnali da elaborare e' il pre-amplificatore,
preleva i segnali che vengono forniti dall’esterno e li invia
all’amplificatore di potenza. In questo circuito vi sono per
lo più elementi attivi, come amplificatori operazionali e
transistor, che elaborano e modificano il segnale affinché
possa essere pronto per l’amplificazione finale. E’
inutile dire che la qualità e la modalità di progettazione
di questo blocco influisce sul risultato finale.
Ora che il nostro segnale d’ingresso è pronto, lo possiamo
inviare all’amplificatore di potenza, costituito
anch’esso da transistor (BJT o MosFet) però con una
differenza rispetto al pre-ampli, cioè le correnti che sono
in gioco, sui terminali, sono nell’ordine di decine o centinaia
di ampere. Questo crea una grossa quantità di calore che
viene smaltito dal grosso dissipatore che racchiude l’intero
pcb. In percentuale, il dissipatore occupa più o meno il
60-70 % del volume totale
dell’amplificatore.
Il segnale, adesso, può essere inviato ai nostri altoparlanti
oppure ad un filtro crossover attivo, per modificare
l’uscita secondo le nostre esigenze, il tutto viene assistito
da un circuito di controllo
che interfaccia l’amplificatore con il mondo esterno.
In fine e non meno importante, i circuiti di protezione,
che “vigilano” sul buon funzionamento dell’intero
sistema, in particolare entrano in gioco quando vi sono anomalie,
per proteggere l’amplificatore. Principalmente controllano
la temperatura ed eventuali corto circuiti sui terminali.

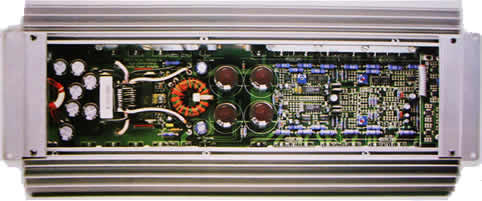

Questo è l'intero pcb di un amplificatore.
|
