ciao ragazzi! vi posto delle foto molto interessanti per chi deve iniziare a costruire il proprio impianto!
tutti sappiamo che per iniziare bisogna comprare un pò di cavi e un pò di accessori:
prima di tutto partiamo con gli accessori per avere una buona alimentazione in tutta sicurezza!

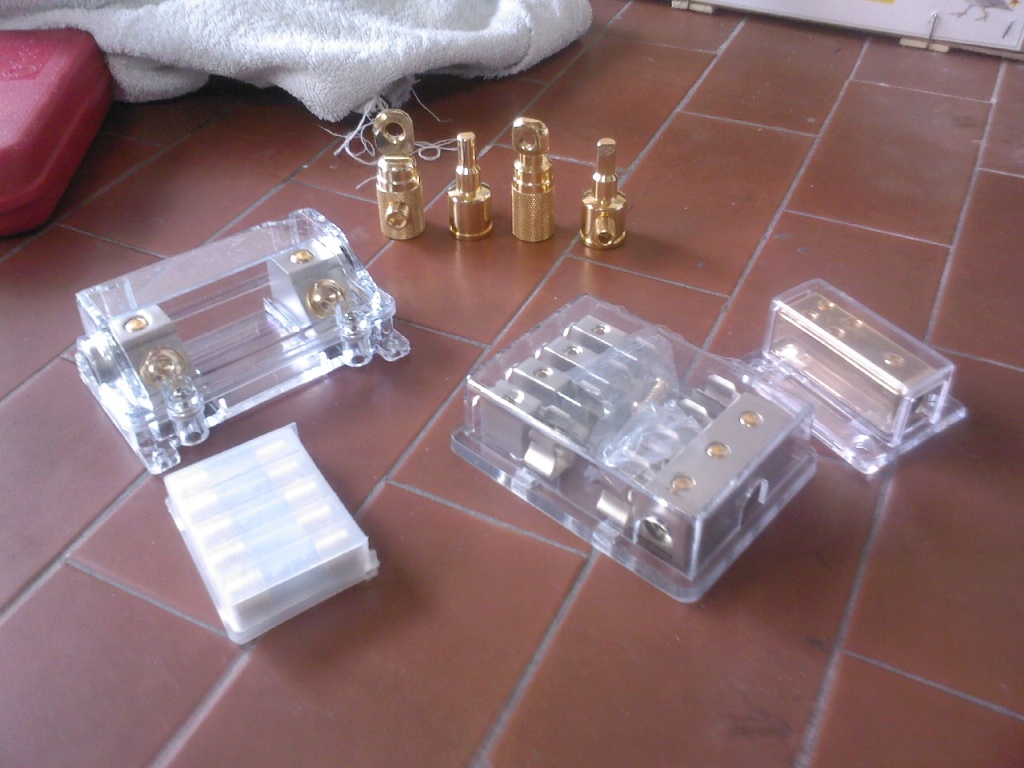

partendo da destra abbiamo il distributore delle masse, poi il distributore dell’alimentazione con fusibiliera! sopra ci sono i connettori e riduttori e a sinistra i fusibili e il portafusibile!
Immagine:
![[Immagine: 2008320162248_0.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162248_0.jpg)
224,44 KB
in linea generica i cavi fondamentali per il proprio impianto sono:
5 metri di cavo per il positivo
1 metro di cavo per il negativo
5 metri di cavo rca meglio se fosse schermato e per comodità con il remote attaccato!
4 metri di cavo per collegare gli ampli agli ap (altoparlanti) - diciamo che per una portata di oltre 100 watt io consiglio di comprare un 11 awg!

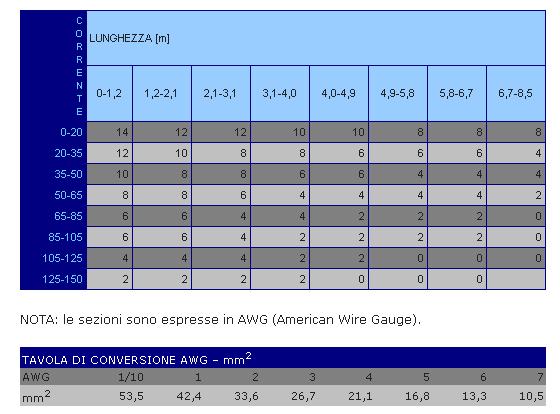

se nn sapete che tipo di sezione acquistare orientatevi su questa tabella ! (grazie posodj[:p][:p])
Immagine:
![[Immagine: 200832017835_200839173852_sezione.JPG]](http://www.professionistidelsuono.net/Public/data/forno/200832017835_200839173852_sezione.JPG)
41,79 KB

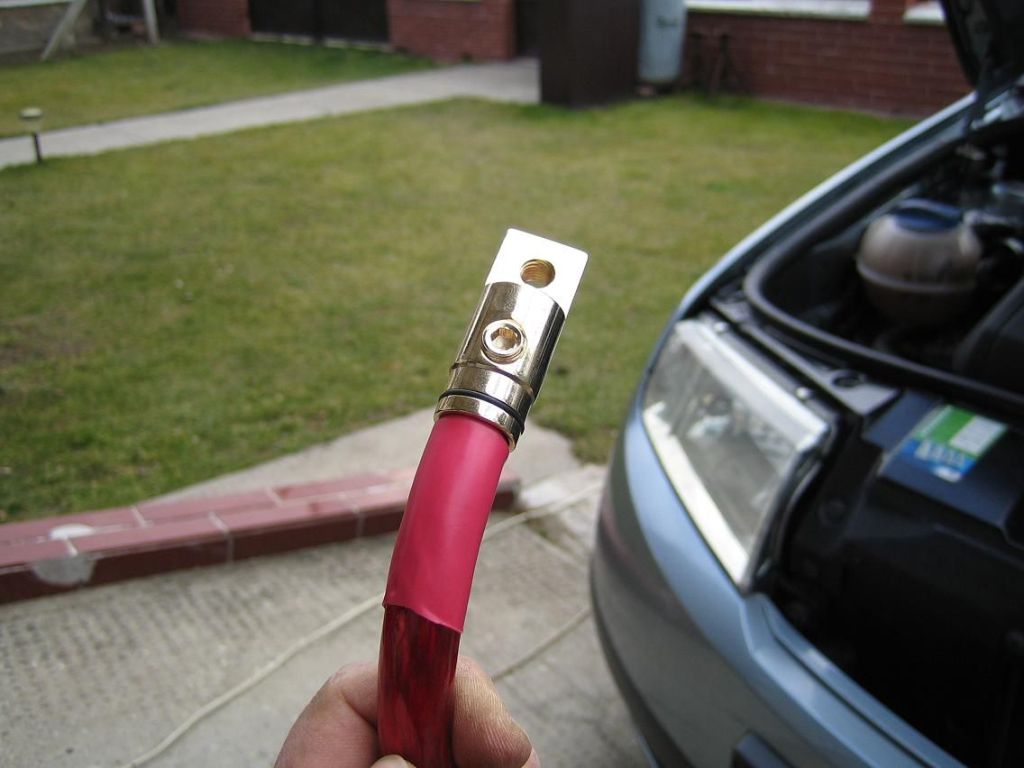

come si può notare da questa foto il positivo è stato protetto da guaina termo-restringente
Immagine:
![[Immagine: 2008320162417_4.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162417_4.jpg)
77,24 KB

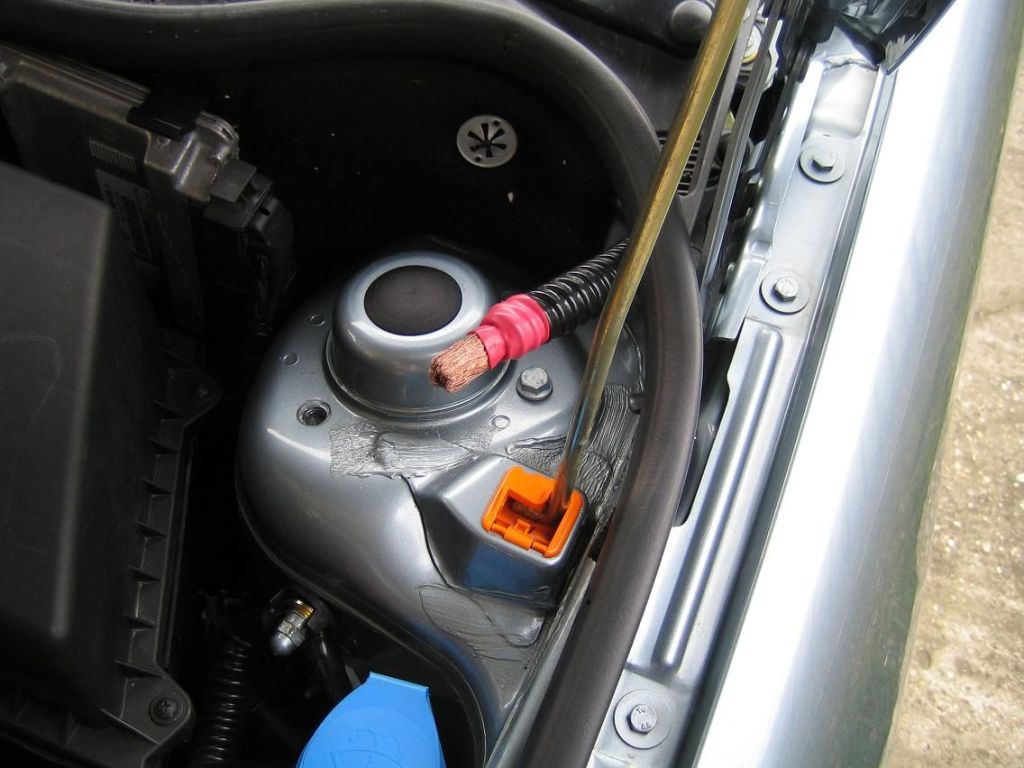

un'altro tipo di protezione molto importante è la protezione del cavo all'interno del vano motore con un tubo in plastica per idraulici...
Immagine:
![[Immagine: 2008320162320_1.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162320_1.jpg)
102,17 KB

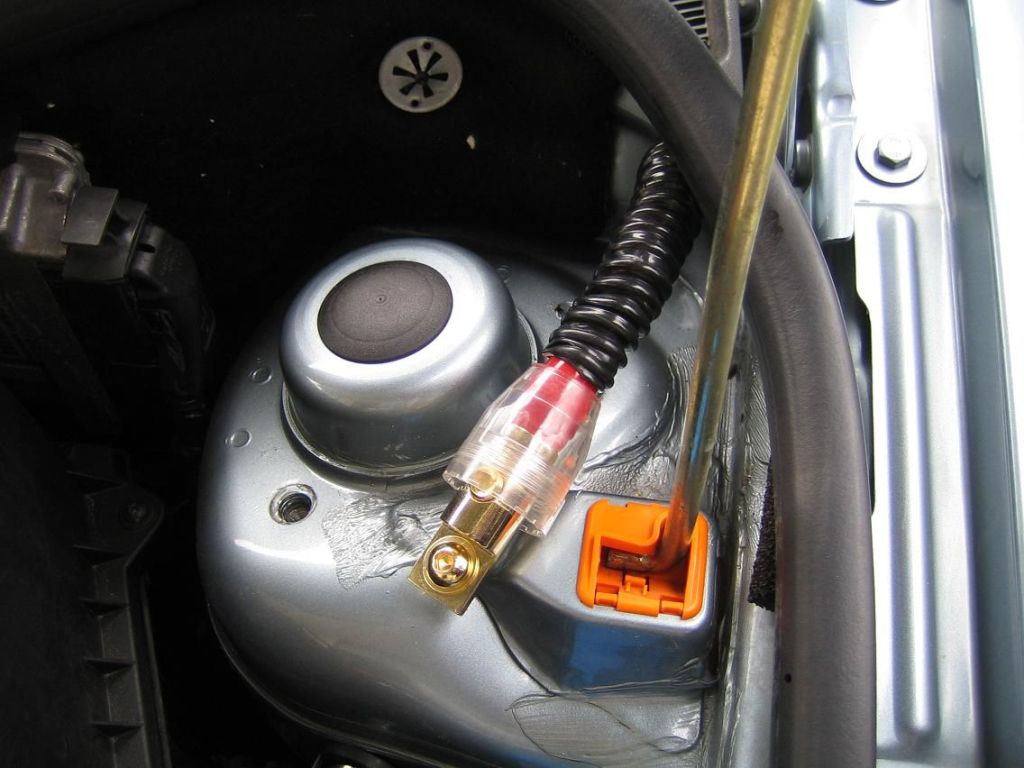

un'ulteriore protezione è stata data con un tubo in plastica che evita che qualsiasi tipo di sporco entri dentro il connettore dorato che verrà avvitato alla batteria!
Immagine:
![[Immagine: 2008320162333_2.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162333_2.jpg)
96,8 KB

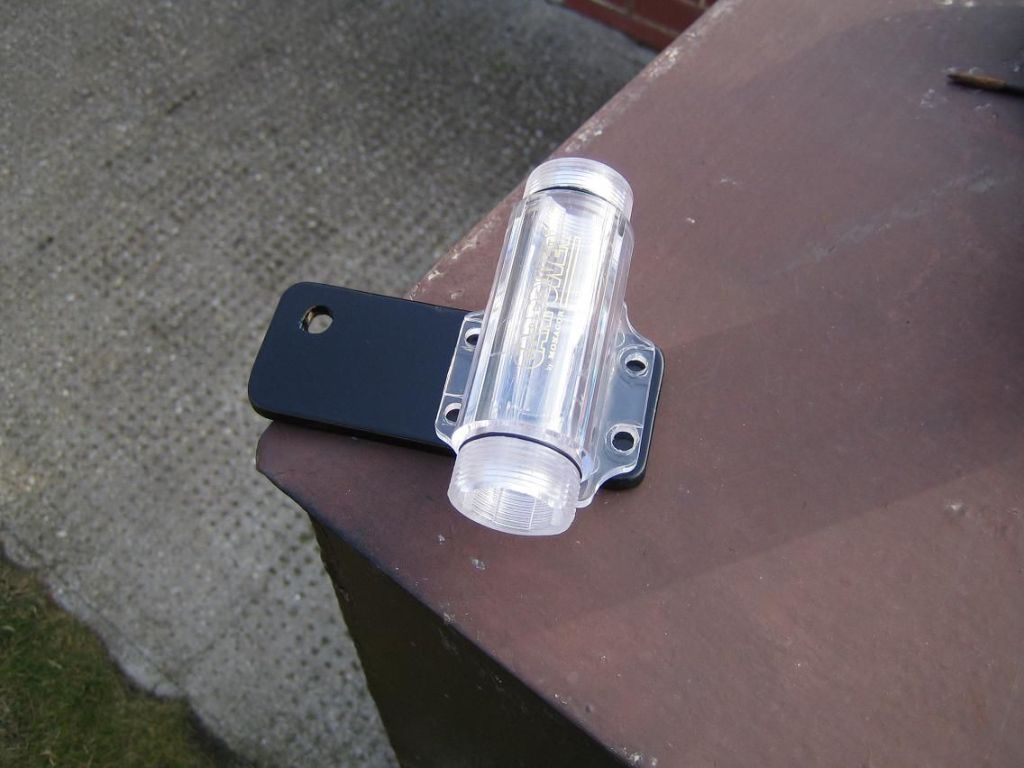

Questo è il porta fusibile che verrà avvitato in una base di plastica e fissato opportunamente a non piu di 15 cm dalla batteria!
Immagine:
![[Immagine: 200832016246_3.jpg]](http://www.professionistidelsuono.net/Public/data/forno/200832016246_3.jpg)
80,42 KB

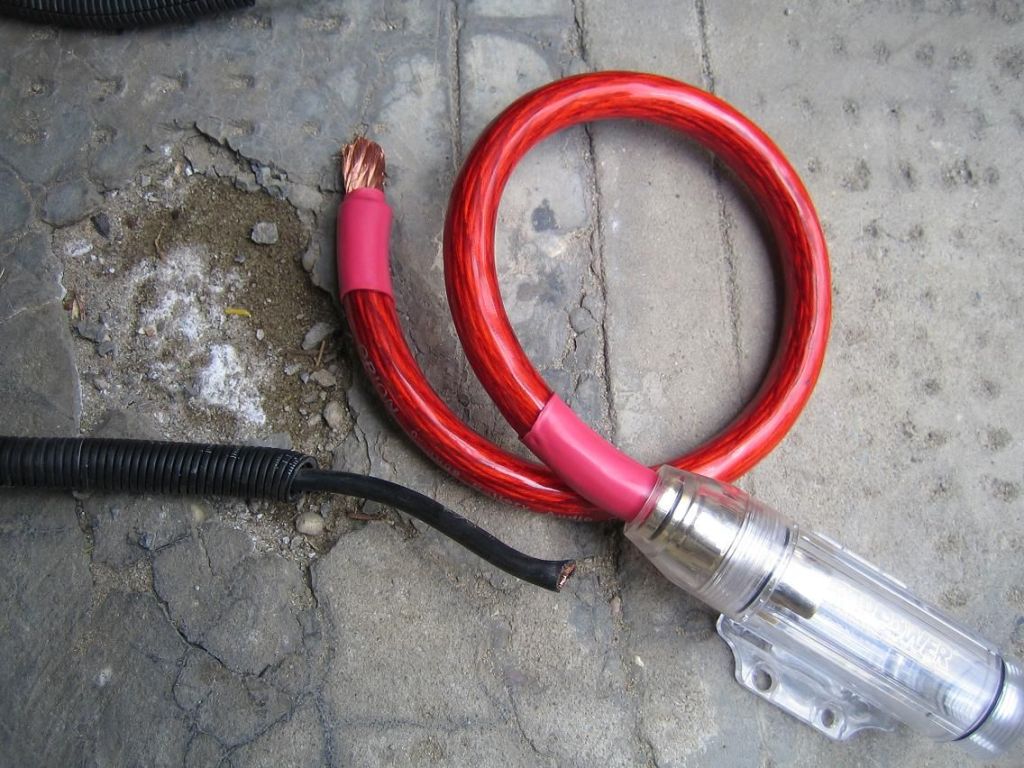

avete capito a che serve la guaina termo-restringente???? [
][
]
Immagine:
![[Immagine: 200832016258_5.jpg]](http://www.professionistidelsuono.net/Public/data/forno/200832016258_5.jpg)
153,24 KB

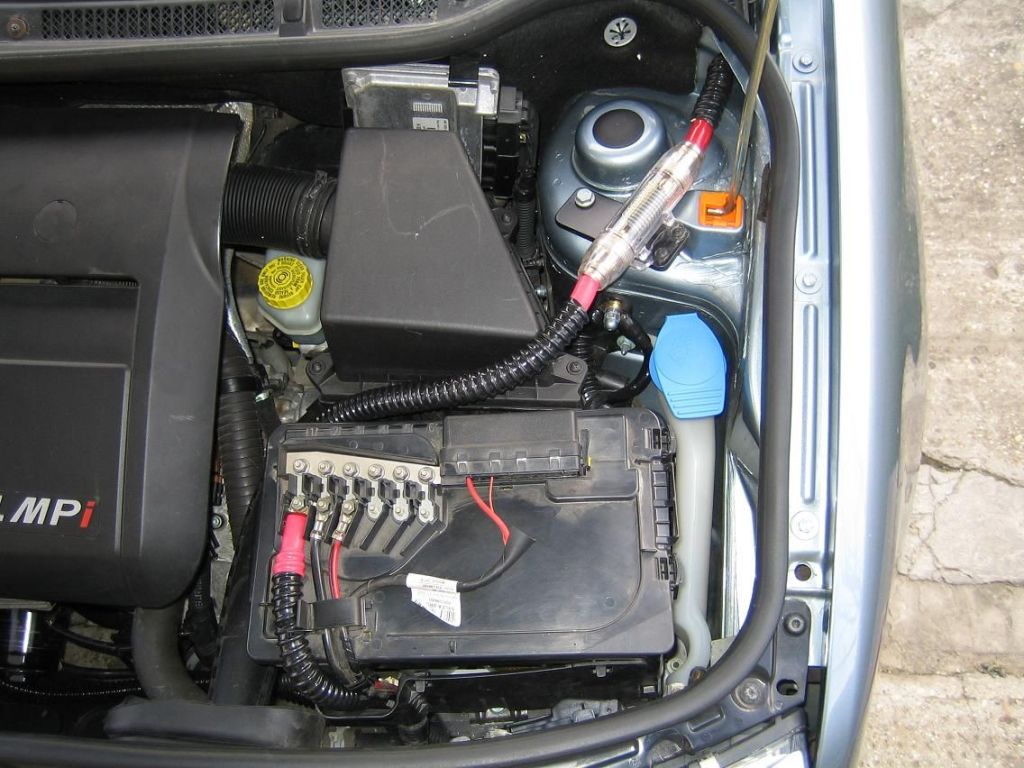

ecco il vano batteria opportunamente protetto!!! [
]
Immagine:
![[Immagine: 2008320162438_6.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162438_6.jpg)
131,84 KB

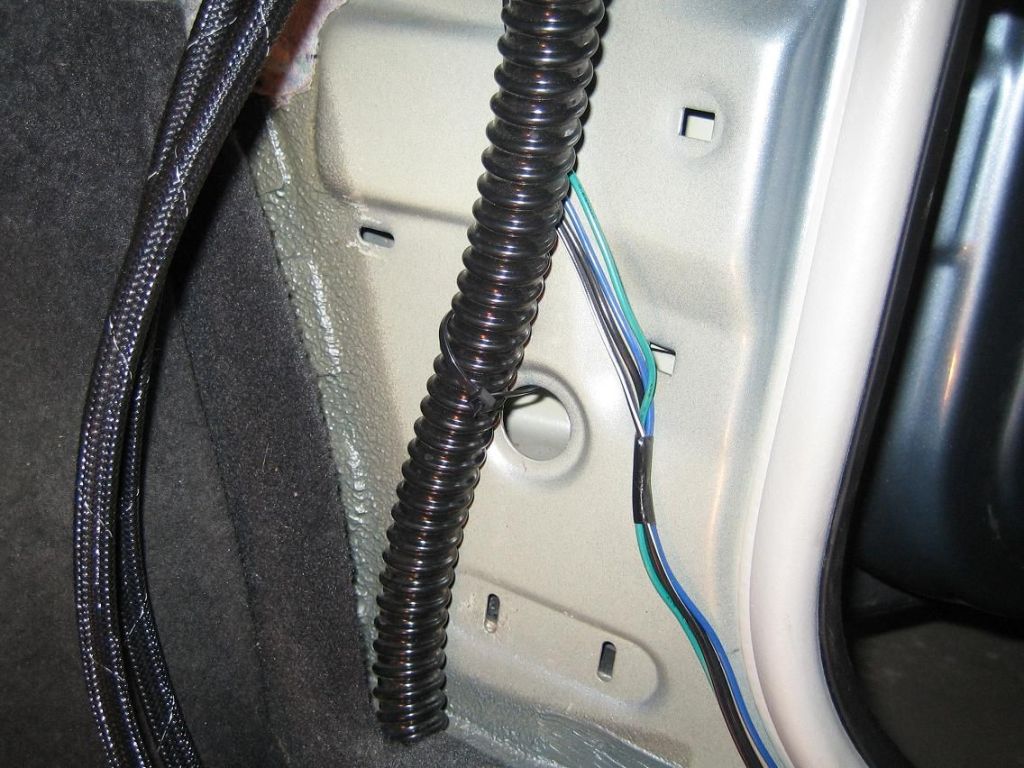

durante il passaggio del positivo mi raccomando fissate bene il cavo con delle fasciette al telaio dell'auto per evtare il minor numero di movimenti!
Immagine:
![[Immagine: 2008320162544_7.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162544_7.jpg)
136,25 KB
anche il negativo dovrà avere una sezione adeguata secondo l'assorbimento richiesto dagli ampli!

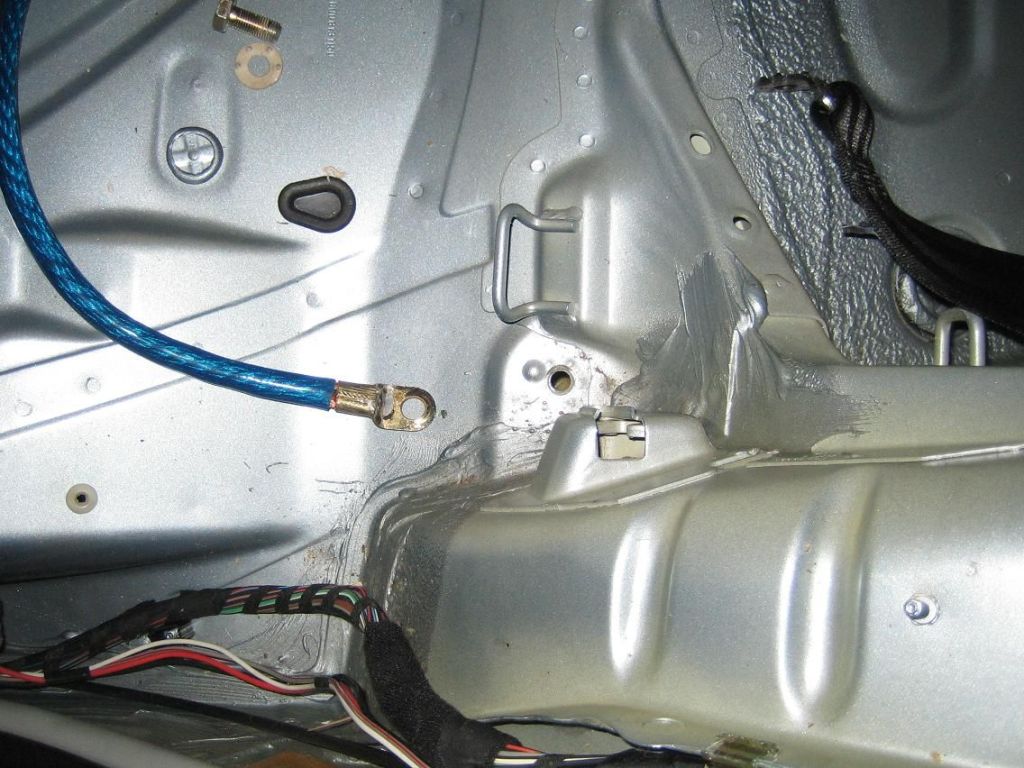

questo cavo è bene fissarlo al telaio, opportunamente sverniciato, con un capicorda!
Immagine:
![[Immagine: 200832016275_8.jpg]](http://www.professionistidelsuono.net/Public/data/forno/200832016275_8.jpg)
135,83 KB

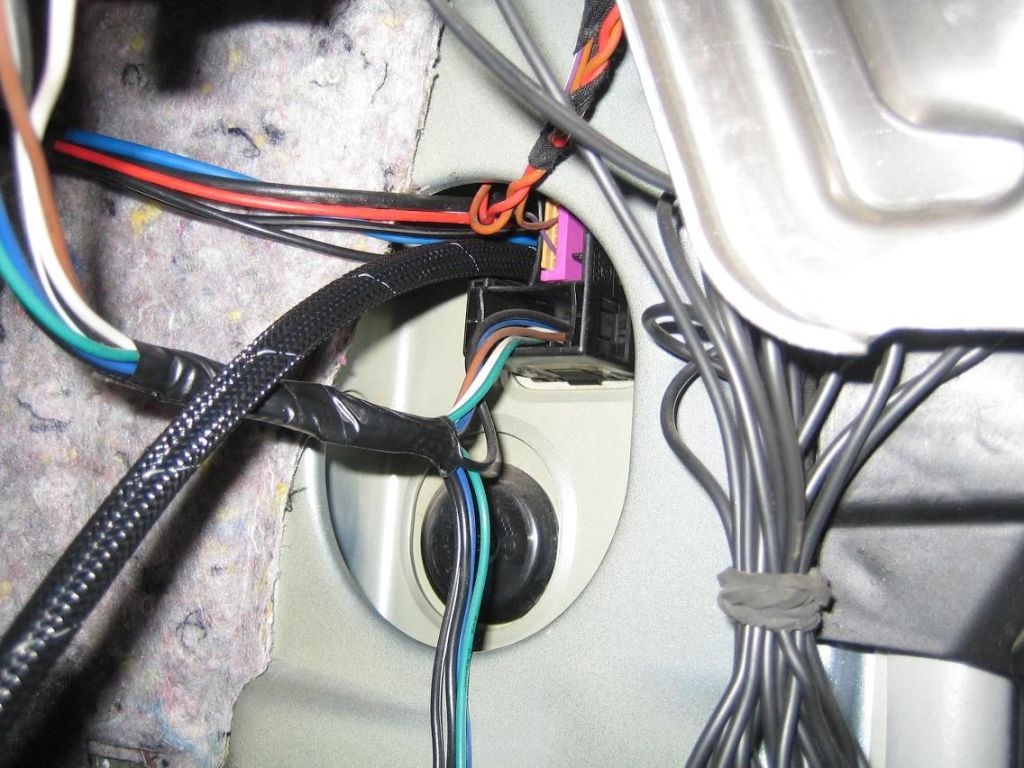

ed ecco il fatitico momento del passaggio dei fili all'interno dello sportello... mi raccomando utilizzate della calza antitaglio per i cavi e fateli passare all'interno del foro dello sportello con molta attenzione![
]
Immagine:
![[Immagine: 2008320162727_9.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162727_9.jpg)
135,11 KB

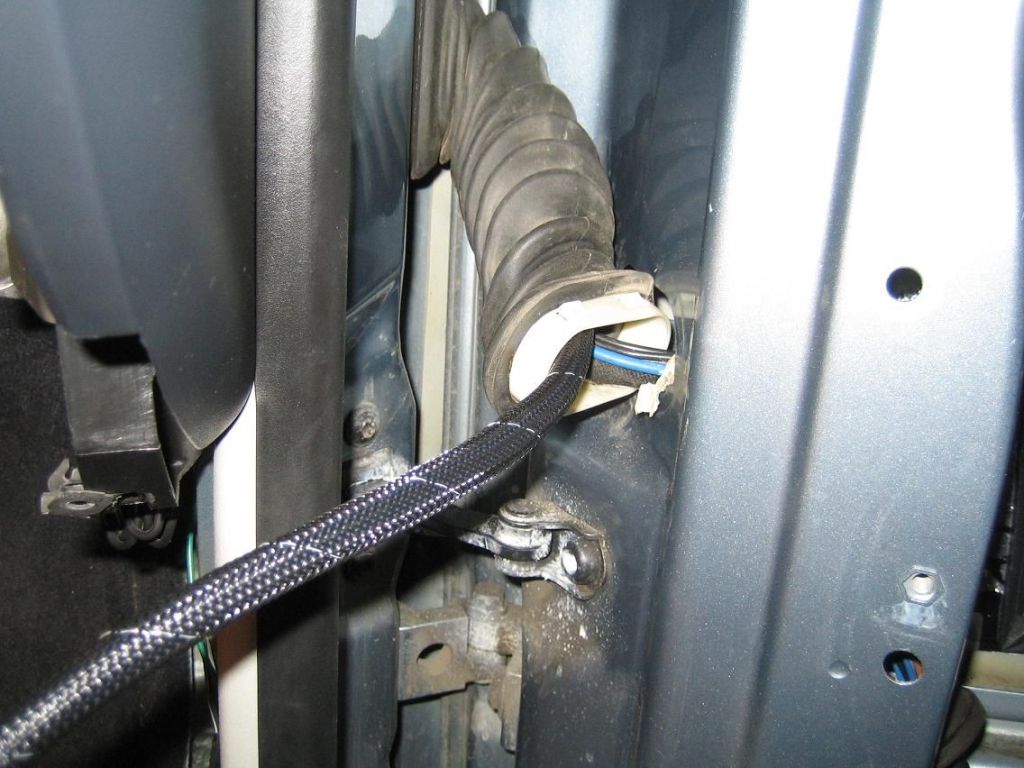

il cavo se potete fatelo appassare all'interno del gommino dello sportello!
Immagine:
![[Immagine: 200832016289_10.jpg]](http://www.professionistidelsuono.net/Public/data/forno/200832016289_10.jpg)
112,98 KB

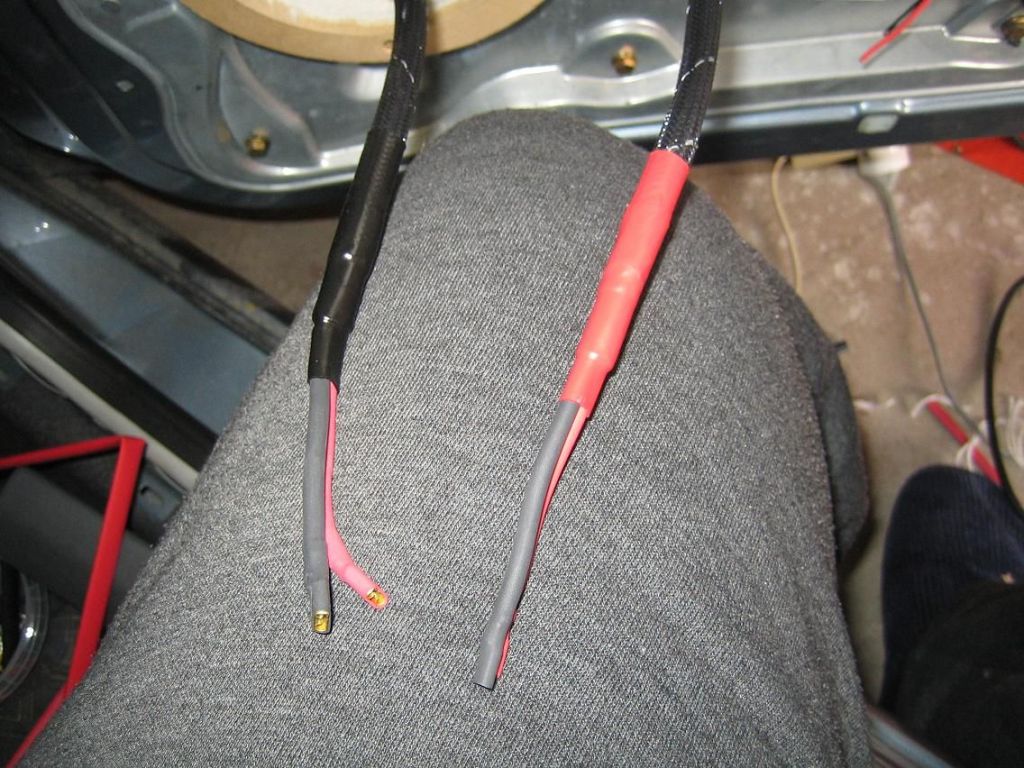

anche i cavi (soprattutto)degli sportelli dovranno essere protetti in modo accurato!
vi ricordo che dentro lo sportello c'è molta umidità e quando piove entra addirittura l'acqua al suo interno! infatti se guardate sotto ci sono dei buchi che servono proprio per lo scolo dell'acqua!
ora mi spiegate chi è che ha inventato di mettere i crossower dentro lo sportello???? [xx(][xx(]
Immagine:
![[Immagine: 2008320162825_11.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162825_11.jpg)
169,14 KB
Immagine:
![[Immagine: 2008320162839_12.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162839_12.jpg)
114,81 KB

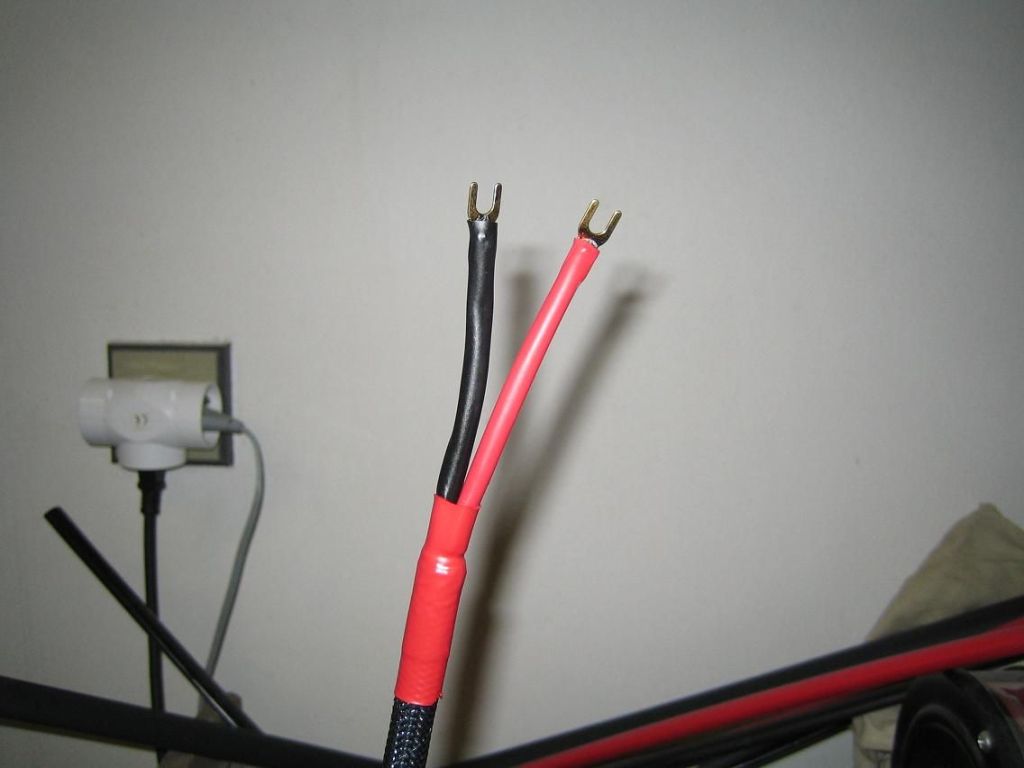

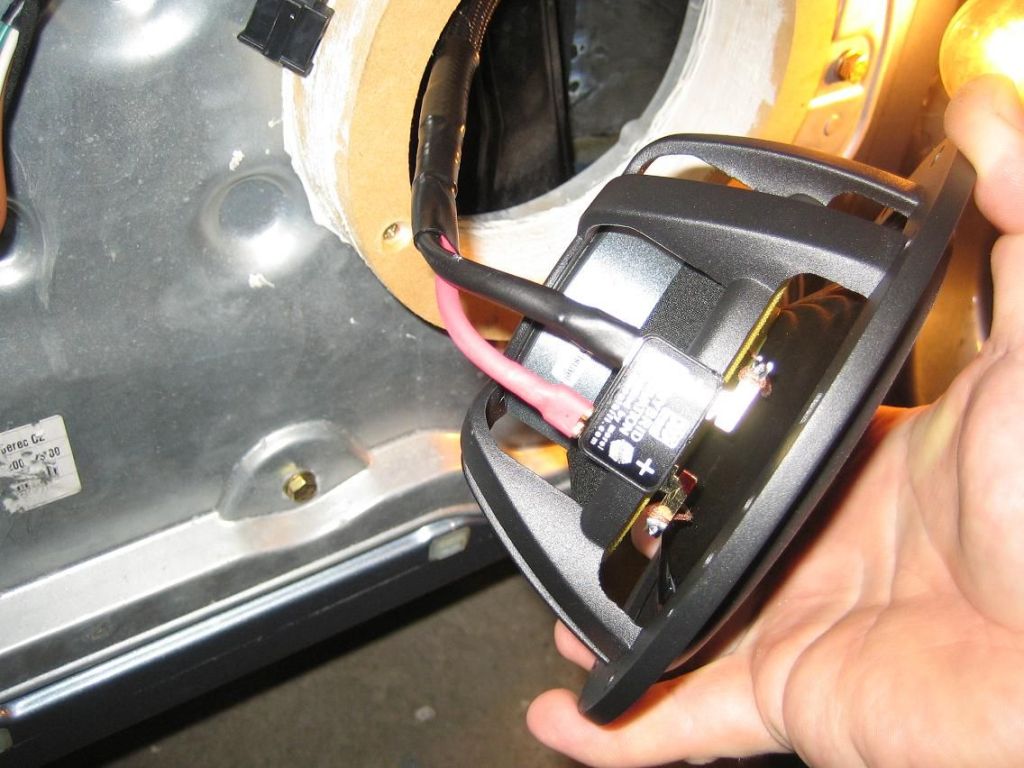

questi invece sono i cavi che si collegheranno alla morsettiera dell'amplificatore!!! sono stati protetti a sufficenza???
Immagine:
![[Immagine: 2008320162855_14.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162855_14.jpg)
51,01 KB

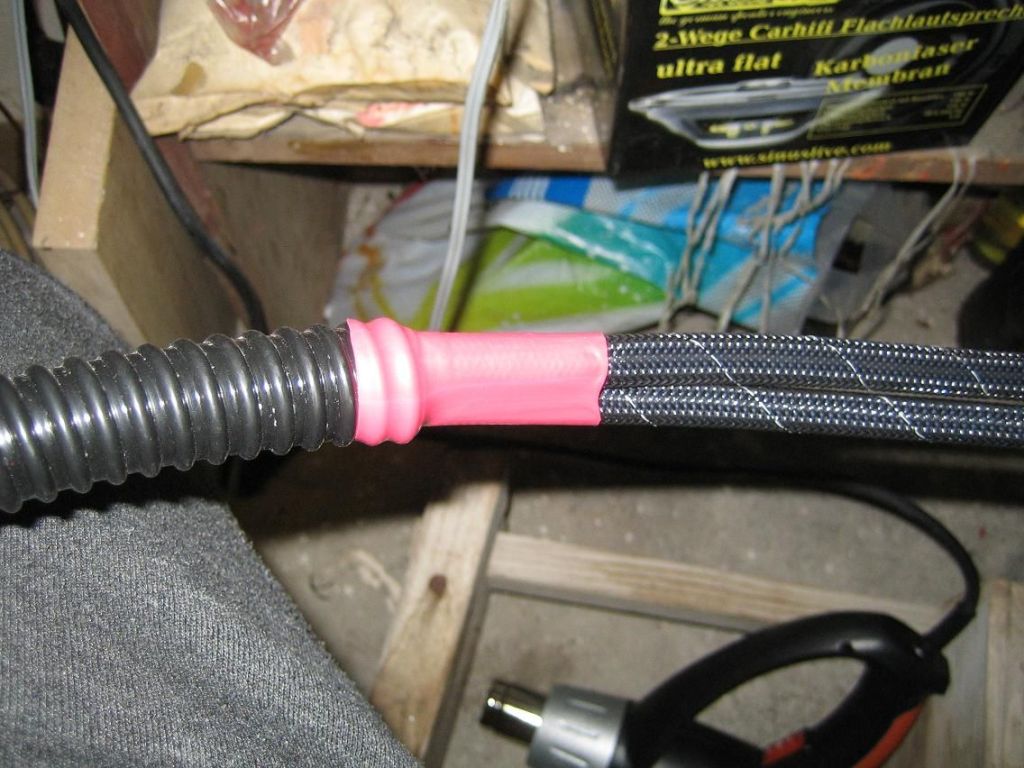

se dovete interrompere il tubo dell'amico idraulico tappatelo con la guaina termo-restringente per evitare che al suo interno entri qualsiasi tipo di sporco!
Immagine:
![[Immagine: 2008320162927_15.jpg]](http://www.professionistidelsuono.net/Public/data/forno/2008320162927_15.jpg)
126,19 KB

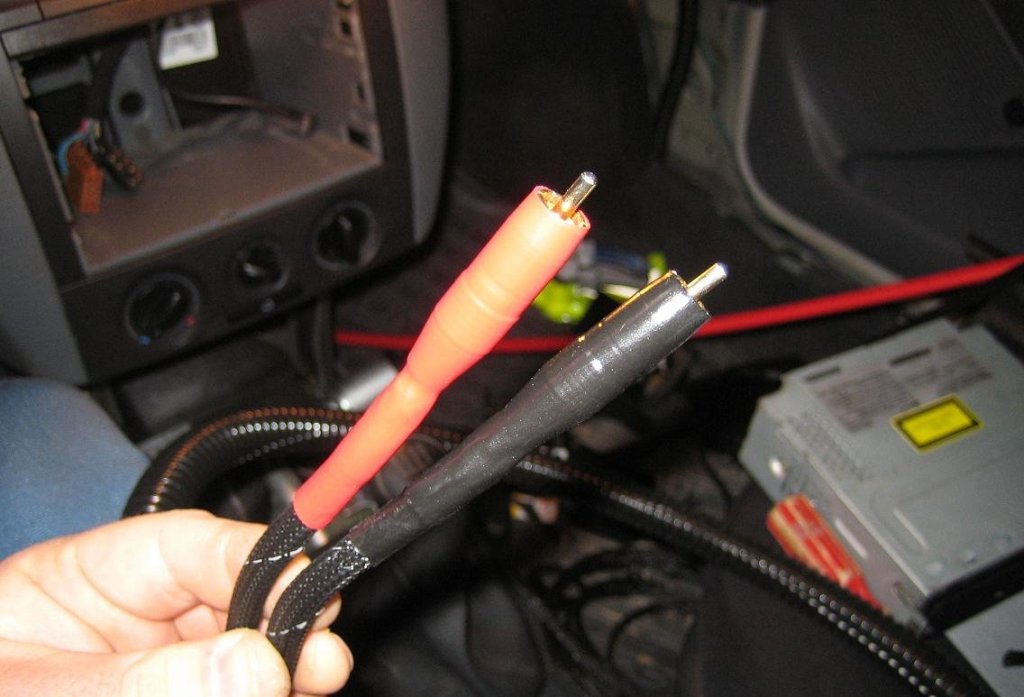

e per finire ecco una coppia di cavi rca ottimante protetti![
]
Immagine:
![[Immagine: 200832016301_16.jpg]](http://www.professionistidelsuono.net/Public/data/forno/200832016301_16.jpg)
98,88 KB
mi raccomando ragazzi... con la corrente non si scherza... soprattutto con il 12v... state attenti a nn fulminare niente e proteggete sempre tutto in qualsiasi tipo di connessione!
ciauuuuu
MARCO!
